반도체 스퍼터링 타겟, 공정별 적용 사례와 핵심 설계 기술

2026.08.19

핵심 요약

스퍼터링 공정의 원리와 특징 : 물리적 기상 증착(PVD) 방식으로, 플라즈마 이온이 타겟에 충돌하여 나노 단위의 얇고 균일한 박막을 형성하는 핵심 증착 기술
반도체 공정별 주요 타겟 적용 사례 : 금속 배선(Cu, Al), 확산 방지막(Ta, Ti) 등 공정 특성에 맞춘 다양한 소재 활용
타겟 성능을 결정하는 핵심 요소 : 고품질 박막 형성과 수율 향상을 위해 초고순도, 고밀도, 미세결정립 제어 기술 필수

스퍼터링 공정이란?

스퍼터링(Sputtering) 공정은 반도체 제조에서 웨이퍼 표면에 얇고 균일한 금속 또는 절연막을 입히는 물리적 기상 증착(PVD, Physical Vapor Deposition) 방식 중 하나입니다. 일상생활에서 필수적인 스마트폰, 컴퓨터 등에 들어가는 반도체 칩이 작동하려면 전기가 통하는 미세한 회로(배선)가 필요한데, 이 회로를 그리기 위한 얇은 도화지(박막)를 까는 작업이라고 이해하면 쉽습니다. 진공 상태의 챔버 내에서 불활성 기체(주로 아르곤, Ar)에 고전압을 가해 플라즈마 상태로 만들면, 양이온화된 아르곤 이온이 음극(-)에 연결된 ‘타겟(Target)’ 소재의 표면에 강하게 충돌합니다. 이때 타겟 표면의 원자들이 튕겨 나와 반대편에 있는 웨이퍼(기판)에 달라붙어 얇은 막을 형성하게 됩니다. 누구나 쉽게 이해하자면, 당구장에서 수구(아르곤 이온)를 강하게 쳐서 적구(타겟 원자)를 원하는 위치(웨이퍼)로 날려 보내는 원리와 유사합니다.

스퍼터링 공정의 종류와 특징

스퍼터링은 인가하는 전원과 자기장 활용 여부에 따라 크게 세 가지로 나뉘며, 각 공정은 증착하려는 소재와 목적에 맞춰 선택됩니다.

DC 스퍼터링 (직류 스퍼터링)

직류 전원을 사용하는 가장 기본적이고 단순한 방식입니다. 구조가 간단하고 증착 속도가 빨라 주로 알루미늄이나 구리 같은 금속(도체) 박막을 증착할 때 널리 사용됩니다. 하지만 절연체(부도체) 타겟을 사용할 경우 표면에 양전하가 쌓여 플라즈마 방전이 멈추는 문제가 발생하므로 금속에만 제한적으로 쓰입니다.

RF 스퍼터링 (고주파 스퍼터링)

라디오 주파수(RF, 고주파) 전원을 번갈아 가며 인가하여 타겟 표면에 전하가 축적되는 것을 막아주는 방식입니다. 금속뿐만 아니라 산화막, 질화막 같은 절연체 타겟도 증착할 수 있어 활용도가 매우 높습니다. 다만, 전자가 이리저리 흔들리며 에너지를 잃기 때문에 DC 스퍼터링에 비해 증착 속도가 다소 느리다는 단점이 있습니다.

마그네트론 스퍼터링 (Magnetron Sputtering)

타겟 뒷면에 강력한 자석을 배치하여 챔버 내부에 자기장을 형성하는 최신 방식입니다. 자기장이 전자들을 타겟 주변에 가둬 플라즈마 밀도를 크게 높여주기 때문에, 이온의 충돌 횟수가 기하급수적으로 증가합니다. 결과적으로 증착 속도가 획기적으로 빨라지고, 낮은 진공도와 낮은 온도에서도 고품질의 박막을 형성할 수 있어 현재 반도체 양산 라인의 핵심 공정으로 자리 잡고 있습니다.

반도체 공정별 스퍼터링 타겟 적용 사례

반도체 칩이 고성능화되고 회로 선폭이 나노미터(nm) 단위로 좁아지면서, 스퍼터링 타겟 소재도 각 공정의 목적에 맞춰 정밀하게 고도화되었습니다.

금속 배선 공정 (Metalization): Cu, Al 타겟

반도체 내의 수십억 개의 트랜지스터를 연결하여 전기가 통하게 하는 ‘초미세 도로’를 까는 공정입니다. 과거에는 실리콘과 잘 붙고 가공이 쉬운 알루미늄(Al) 타겟이 주로 사용되었습니다. 하지만 공정이 미세화될수록 배선의 저항을 낮추는 것이 중요해졌고, 현재는 알루미늄보다 전기 저항이 낮고 전자 이동에 의한 끊어짐(EM) 현상에 강한 구리(Cu) 타겟이 고성능 반도체의 핵심 배선 소재로 사용되고 있습니다.

확산 방지막 및 배리어 메탈: Ta, Ti 타겟

구리(Cu)는 전기가 잘 통하지만, 반도체를 이루는 실리콘이나 절연막으로 쉽게 스며드는(확산) 치명적인 단점이 있습니다. 구리가 스며들면 반도체 소자가 오작동하거나 완전히 망가지게 됩니다. 이를 막기 위해 구리배선을 그리기 전, 벽면에 보호막을 얇게 쳐주는데 이때 탄탈룸(Ta)이나 티타늄(Ti) 타겟이 사용됩니다. 이들은 구리의 침투를 막아주는 튼튼한 장벽(Barrier) 역할을 하여 칩의 신뢰성과 수명을 지켜줍니다.

스퍼터링 타겟의 성능을 결정하는 핵심 요인

반도체용 스퍼터링 타겟은 단순한 금속 덩어리가 아닙니다. 반도체의 수율과 박막의 품질을 결정짓는 최첨단 부품이므로, 제조 과정에서 다음과 같은 정밀한 설계와 품질 관리가 필수적입니다.

초고순도 (High Purity)

초미세 나노 공정에서는 단 1ppm(백만 분의 1)의 불순물도 회로의 단락이나 칩 불량으로 직결됩니다. 따라서 반도체용 타겟은 99.999%(5N)에서 99.9999%(6N) 이상의 초고순도를 유지해야 합니다. 불순물이 섞여 있으면 박막의 전기 저항이 불규칙해지거나 소자에 치명적인 결함을 유발합니다.

고밀도와 내부 기공 제어 (Density)

타겟 내부에 빈 공간(기공)이 있으면 스퍼터링 중 갇혀 있던 가스가 뿜어져 나오거나, 타겟 입자가 덩어리째 떨어져 나와 웨이퍼 표면에 파티클(오염 입자)을 형성하게 됩니다. 이를 방지하기 위해 특수 열처리 및 압축 공정을 통해 100%에 가까운 이론 밀도로 타겟을 꽉 채워 제조해야 합니다.

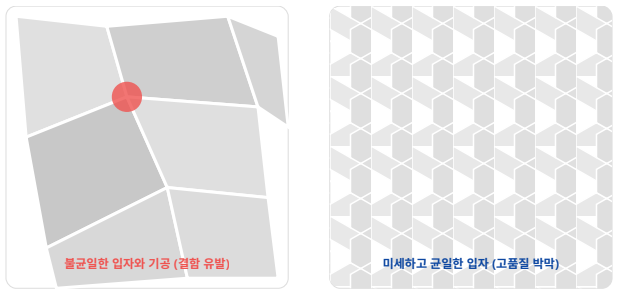

결정립 크기와 균일성 (Grain Size and Uniformity)

타겟을 이루는 금속 결정의 크기(Grain size)가 작고 방향이 고를수록 스퍼터링되어 날아가는 원자들의 속도와 방향이 일정해집니다. 이는 웨이퍼 전체 면적에 걸쳐 두께와 물리적 성질이 매우 균일한 박막을 형성하는 데 결정적인 역할을 합니다.

반도체 스퍼터링 타겟의 최신 기술 동향

최근 인공지능(AI)과 고성능 컴퓨팅(HPC)의 발전으로 3나노(nm) 이하의 초미세 공정과 HBM 같은 3D 어드밴스드 패키징 기술이 도입되면서, 스퍼터링 타겟의 요구 조건은 더욱 까다로워지고 있습니다. 기존의 단일 금속을 넘어 코발트(Co)나 루테늄(Ru) 등 차세대 초미세 배선 물질에 대한 연구가 활발하며, 신소재 합금 타겟의 수요가 급증하고 있습니다. 또한, 한 번 장착하면 더 오래 사용할 수 있도록 설계된 ‘고효율/장수명 타겟 설계’와, 수명이 다한 타겟에서 값비싼 귀금속을 회수해 다시 고순도 원료로 재활용하는 친환경 자원 순환 기술도 중요한 산업 트렌드로 자리 잡았습니다.

설계와 구현에서 완성되는 타겟 소재의 가치

스퍼터링 타겟의 품질은 반도체의 수율과 성능을 좌우하는 가장 기본적이면서도 중요한 토대입니다. 극한의 순도를 다루고 나노 단위의 미세 결정립을 완벽하게 제어하는 고도의 야금학적 기술력, 그리고 이를 균일하게 대량 생산하는 양산 안정성이 타겟 제조 기업의 핵심 경쟁력입니다.

앞으로도 반도체 미세 공정의 한계를 돌파하기 위해서는 박막 공정에 발맞춘 새로운 차원의 타겟 소재 연구개발(R&D)이 지속되어야 하며, 이는 곧 미래 반도체 혁신을 이끄는 핵심 원동력이 될 것입니다.

FAQ

Q1. 스퍼터링 타겟이란 무엇인가요?

반도체 웨이퍼 표면에 얇은 막(박막)을 입힐 때 원료가 되는 금속, 합금 또는 세라믹 덩어리를 말합니다. 진공 챔버 안에서 플라즈마 이온이 이 타겟에 충돌하면, 타겟의 원자가 튕겨 나가 웨이퍼 표면에 증착됩니다.

Q2. 금속 배선 공정에서 알루미늄(Al) 대신 구리(Cu)를 사용하는 이유는 무엇인가요?

구리는 알루미늄보다 전기 저항이 훨씬 낮아 신호 전달 속도를 크게 높일 수 있습니다. 또한, 전자가 이동하면서 배선을 갉아먹는 전자 이동(Electromigration) 현상에 대한 내구성이 강해 얇고 미세한 회로를 그리는 최신 공정에 훨씬 유리하기 때문입니다.

Q3. 확산 방지막(배리어 메탈)은 왜 필요한가요?

구리(Cu)와 같은 배선 물질이 실리콘 기판이나 절연막으로 스며들어 칩에 쇼트를 일으키는 현상을 막기 위해서입니다. 주로 티타늄(Ti)이나 탄탈룸(Ta) 타겟을 이용해 구리를 덮기 전 얇은 보호벽을 쳐줍니다.

Q4. 스퍼터링 타겟의 품질은 어떤 요소가 결정하나요?

타겟의 ‘초고순도(불순물 최소화)’, ‘고밀도(내부 빈 공간 최소화)’, 그리고 ‘결정립의 크기와 균일성＇이 박막의 두께 균일도와 불량(파티클) 발생 여부를 결정짓는 핵심 요소입니다.

Q5. 스퍼터링 타겟에도 재활용(리사이클링) 기술이 적용되나요?

네, 가능합니다. 반도체 공정에 사용되고 남은 고가의 타겟(구리, 티타늄, 탄탈룸, 귀금속 등)은 특수 정제 공정을 거쳐 불순물을 완전히 제거한 뒤, 다시 99.999% 이상의 초고순도 원료로 재탄생하여 환경 보호와 원가 절감에 기여합니다.
